protoboard
¿que es?
Con esta tabla nos olvidaremos del trabajo de soldar, una de sus funciones es poder hacer laboratorios este tenga un mayor o menor tamaño , tiene una o dos filas de perforaciones externas y dos series de perforaciones internas.
En donde se pueden insertar componentes electrónicos y cables para armar circuitos.

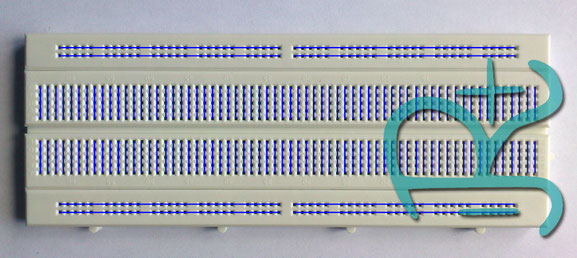

-Internamente, tiene conexiones preestablecidas que nos ayudaran a la hora de conectar unos componentes con otros. El esquema de conexiones internas es así:
Partes de un protoboard:
- El canal central, es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.
- Buses, se localizan en ambos extremos del protoboard, se presentan por las lineas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra y conduce de acuerdo a estas, no existe conexión física entre ellas.
- Pistas, se localizan en la parte central de protoboard, se representan y conducen según las líneas rosas.
Aquí te mostraremos un ejemplo de uno de los programas los cuales utilizamos para hacer simuladores por computador... :)
¡dale clic a la imagen!

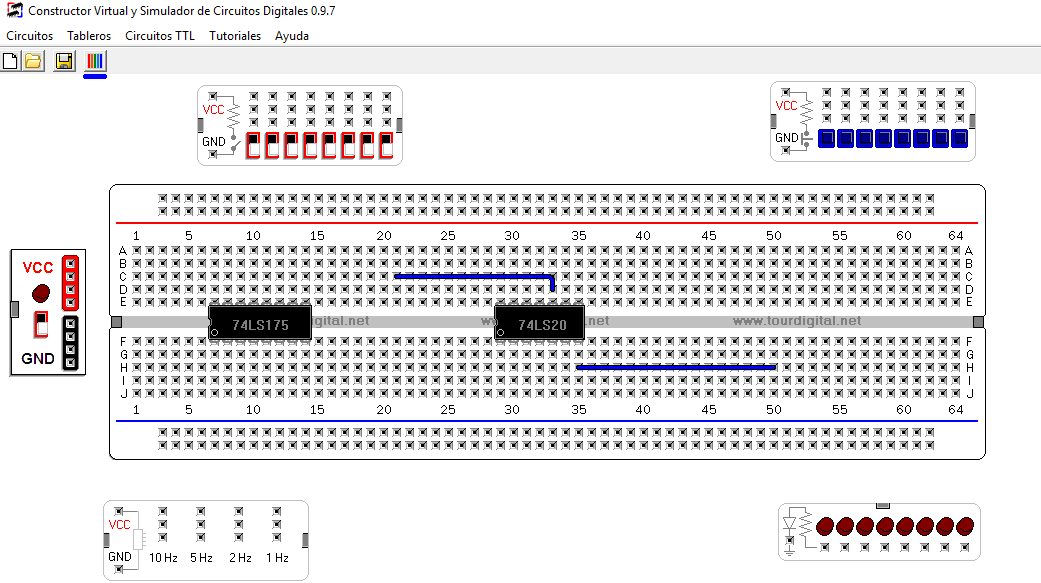

Así se ve el simulador, pero primero tienes que descargarlo es muy sencillo.

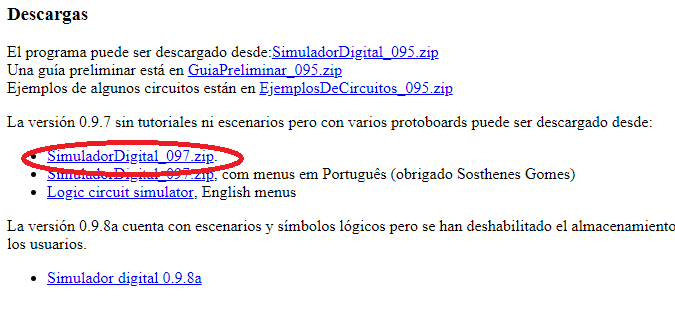

En la pagina a la que entraste, bajar hasta donde se acaba la pagina y dice descargas... como se ve en la siguiente imagen.
Descargas la que esta encerrada con un circulo rojo.
